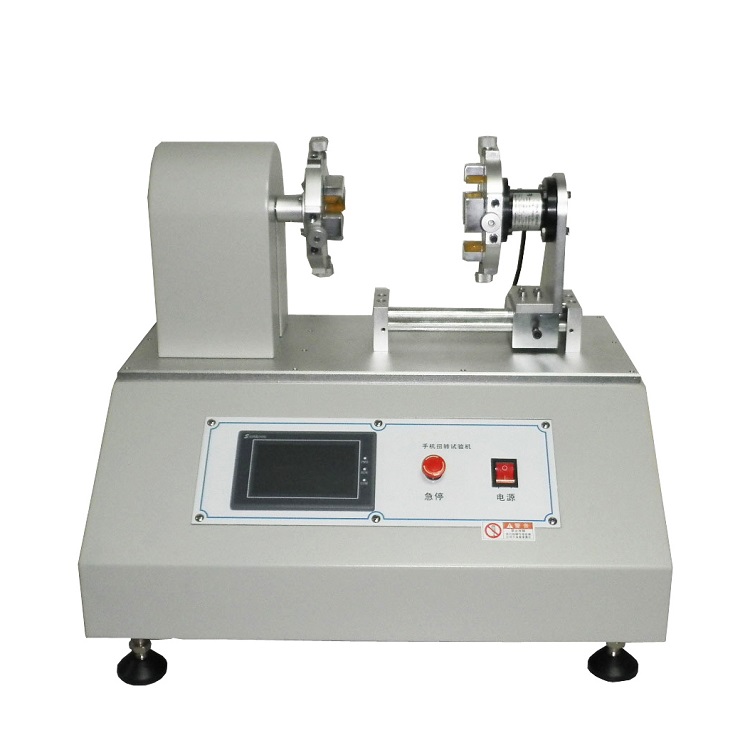

本机适用于做手机等电子类产品的扭力测试。执行标准YD/T1539-2006

一、技术参数
型    号：ZH-LZ
电    源:  AC220/50HZ
功    率:  400W
重  量约: 35Kg
测试工位：1个
旋转次数：0-35次/分
设定次数：100000次
外形尺寸:  L560*H500*W400mm
保护力值:  ±1000mN*m～±2600mN*m
交流伺服电机:  220V/400W
扭矩设置范围:  ±500mN*m～±2500mN*m

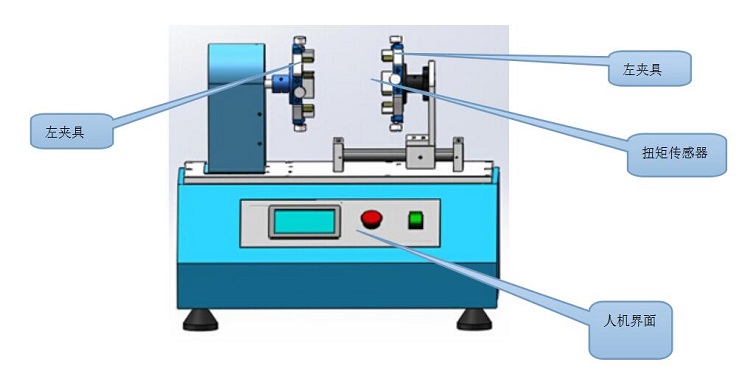

二、系统结构及原理:
系统结构如图

动作原理：
系统采用触摸屏与PLC通讯→控制伺服电机通过减速机提升扭矩→驱动动侧夹具旋转→使测试样品扭曲变形，
同时，测力传感器实时监测电压变化，并反馈给PLC，记录扭曲过程中力矩的变化，并显示在触摸屏上。

三、特点：
节能省电25%左右；
测试条件可在触摸屏直接设定；
实时显示角度，正向/反向力值；
可保证测试样品中心与转轴中心重合；
传感器有软件保护功能，可防止传感器过载。


四、功能说明
自动功能
次数清零
角度显示功能，力矩，次数设定功能
传感器过载保护功能

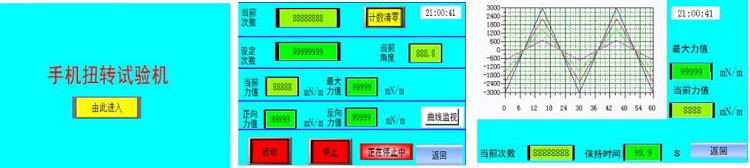

操作界面（如下图）

五、基本配置:
机台本体:1台
人机界面:1套
PLC控制器:1套
伺服控制器和交流伺服电机:1套
扭矩传感器:1套
夹 具:1套
节能系统:1套
开关电源:1个
电路程序:中创研发
